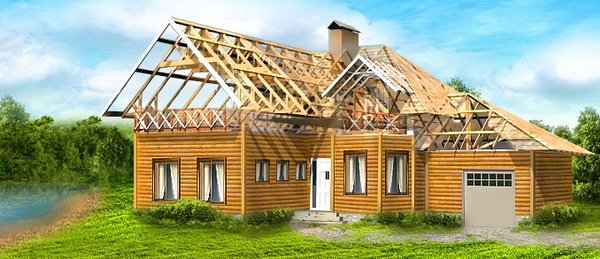

Стропильная система

Устройство стропильной системы входит в стоимость изготовления сруба под ключ. Стропильная система состоит из нескольких элементов, которые обеспечивают надежность и прочность конструкции.

К таким элементам относятся:

• стропила (висячие и наслонные),
• мауэрлат,
• коньковые и боковые прогоны,
• подкосы, раскосы и диагональные связи.

Элементы крыши связаны воедино и образуют стропильную ферму, основой которой является треугольник, представляющий собой самую жесткую геометрическую фигуру.
Стропильная система (стропильные ноги) — это несущая часть крыши. Стропила могут быть висячими и наслонными.

Висячие стропила

Представляют собой конструкции, опирающиеся только на две крайние опоры (например, только на стены здания без промежуточных опор). Во избежании прогиба стропильных ног при недостаточном их сечении между ними устанавливают решетку из стойки, подкосов и ригеля. Такая конструкция увеличивает прочность всей стропильной системы. Форма висячих стропил может быть простой и сложной. Выбор конструкции зависит прежде всего от типа кровли и ширины строения. Если для сруба дома или бани выбирается легкая кровля, то выбирают простую конструкцию стропильной системы. Она представляет собой жестко соединенный треугольник из двух стропильных ног, упирающийся в горизонтальный брус, обычно называющийся затяжкой. Затяжка необходима для противодействия сил, раздвигающих стропила в горизонтальном направлении. Затяжкой может также служить и балка перекрытия. Верхние концы стропил скрепляются с коньковым прогоном. Простая конструкция из стропильных ног и затяжки применяется для срубов небольших размеров, например для сруба 6х6. В этом случае опорой являются стены сруба.

Наслонные стропила

Наслонные стропила используются при строительстве зданий, в которых опоры находятся на расстоянии до 7 м. Основные элементы наслонных стропил — стропильные ноги, стойки, подкосы, прогоны и мауэрлаты. Стропильные ноги передают нагрузку от обрешетки и кровли на наружные и внутренние стены сооружения. Расстояние между стропильными ногами составляет, как правило, 1,5 до 2 м. Сечения элементов стропил данного типа определяются с учетом постоянной нагрузки (вес самих стропил, обрешетки, кровли) и временной нагрузки в виде дождя и снега.
